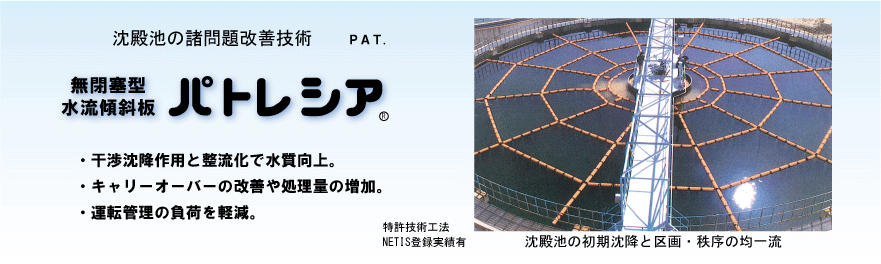

浄水場・工業用水の沈澱池処理能力改善

 水流傾斜板による既設沈殿池処理能力改善
横流沈澱池設置
干渉沈降作用で沈殿池効率の向上
水域を小区画に分割して水の流れを乱流から整流、層流、静流、均一流にする事で、干渉沈降作用を促進させます。
整流・均一流の中で付着・沈降を繰り返し、安定した運転を可能とします。

水質向上・水量の増加・水面積の増加・薬注費の削減・処理水質の安定・原水変化による安定処理効果やキャリーオーバー防止など既設沈澱池の改善に役立ちます。
微粒子の除濁にも効果を発揮
浮遊性の沈降し難い粒子は、フラッペが水草状の多面なラッシュ状(P-1NR型)で表面積を増大し、接触・付着沈降を促進、無機・有機排水の浮遊性の難沈降微粒子の除濁に効果的です。
可動中に設置可能な軽量で簡単構造。各種沈澱池に対応します。
1個5kg・寸法φ170㎜×L600㎜の運び易い大きさで、人力での組立・取付が容易な簡易構造。沈殿池の運転を停止させる事無く取り付け可能です。
上水道から工業用水まであらゆる沈殿池への設置を可能とします。傾斜板沈澱池・寒冷地の蓋で大部分覆われた沈殿池・シックナーなど各種沈澱池にも対応。

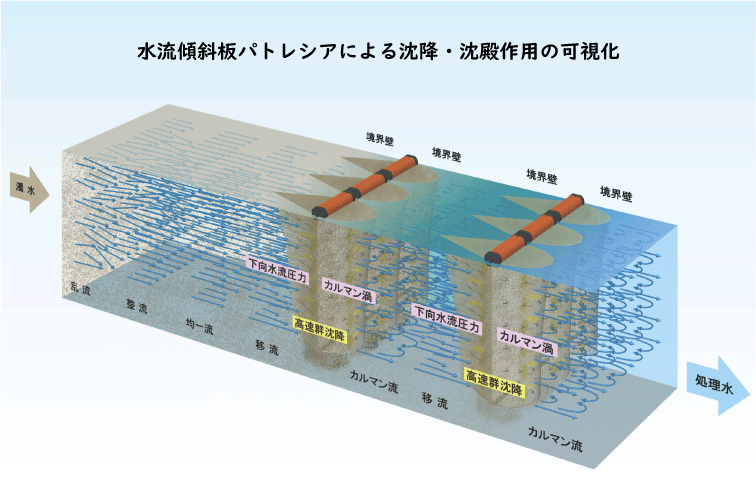

 パトレシアの沈降メカニズム

フロートから垂下されたフラッペに間隙を設ける事で、流れの中で形成された高濃度濁質の
干渉沈降群が沈降促進ポケットとなり、付着・接触・ろ過作用による沈降分離を行います。

沈降メカニズム


自然河川に習うパトレシア理論

両岸の抵抗を回避する働きによって生じる渦は、水中の微細粒子を採り込むカルマン流となり、粒子同志が干渉し合う高濃度の沈降促進ポケットとなり、この作用の繰り返しで効率的な浄化を行っています。
パトレシアはその作用を沈殿池内で多数生起させ、『付着・ろ過・沈殿』による安定した水質浄化を図ります。

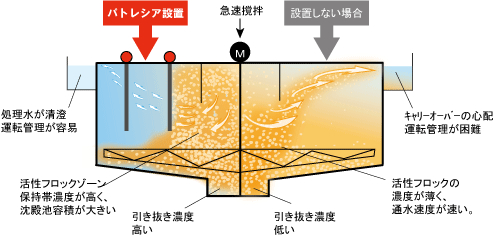

 沈殿池に設置した場合の沈降イメージ

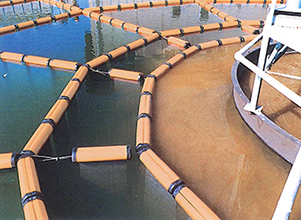

円形沈澱池に設置した場合

沈殿池に設置した場合の沈降イメージ

パトレシア設置後
パトレシア設置前
パトレシア設置後
パトレシア設置前
整流・均一化
初期干渉沈降

温度対流による短絡流
キャリーオーバー

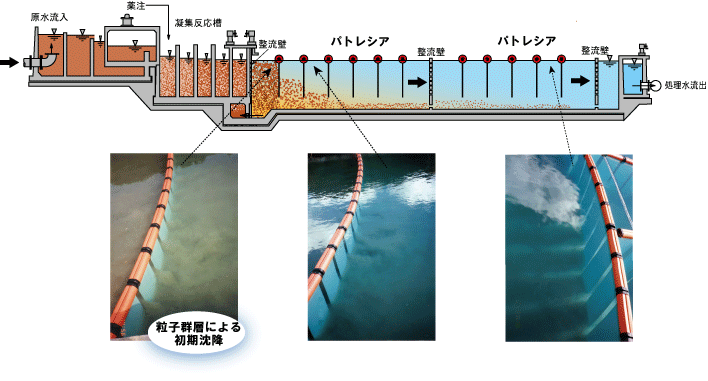

横流沈澱池に設置した場合

横流沈澱池に設置した場合


干渉沈降群による除濁
凝集沈殿の最大要素は、活性フロックを多粒子化することにあります。
・流水を区画する事で、流れに影響を受け難い淀み域と引き込み領域を形成し、干渉沈降作用を促進します。
・干渉沈降群は原水との接触回数を増やし、ろ過的効果で微粒子を捕捉しながら安定した除濁を図ります。



 その他の沈殿池に設置した場合の沈降イメージ

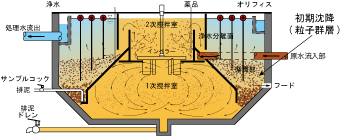

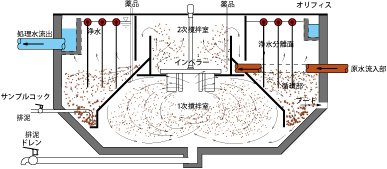

高速凝集沈澱装置(スラリー循環形)
高速凝集沈澱装置(フロック・ブランケット形)
高速凝集沈澱装置(スラリー循環形)
高速凝集沈澱装置(フロック・ブランケット形)

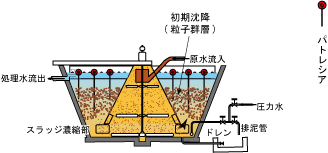

高速凝集沈澱装置 (スラッジ・ブランケット形)
汚泥濃縮装置
高速凝集沈澱装置 (スラッジ・ブランケット形)
汚泥濃縮装置




 浄水場横流沈殿池の実験データ


浄水場横流沈殿池

浄水場横流沈殿池の実験データ

測定結果:水量増加 約35%UP

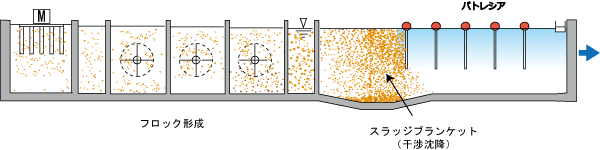

干渉沈降
スラッジブランケットゾーンで干渉沈降




 設置可能な沈殿池の種類

上下水道、工業用水、排水口、導水口、廃水処理全般

・沈澱池全般
・高速凝集沈澱装置(スラリー循環、スラリーブランケット形)
・汚泥濃縮装置(シックナー形、クラリファイヤ―形)
・横流式沈澱池(矩形・円形)
下水処理
汚泥一次濃縮槽
工場排水
下水処理
汚泥一次濃縮槽
工場排水
浄水場
製紙廃水
工場排水
浄水場
製紙廃水
工場排水




濁度沈澱池
 浄水施設の改善技術

浄水施設改善効果

沈澱池設置箇所

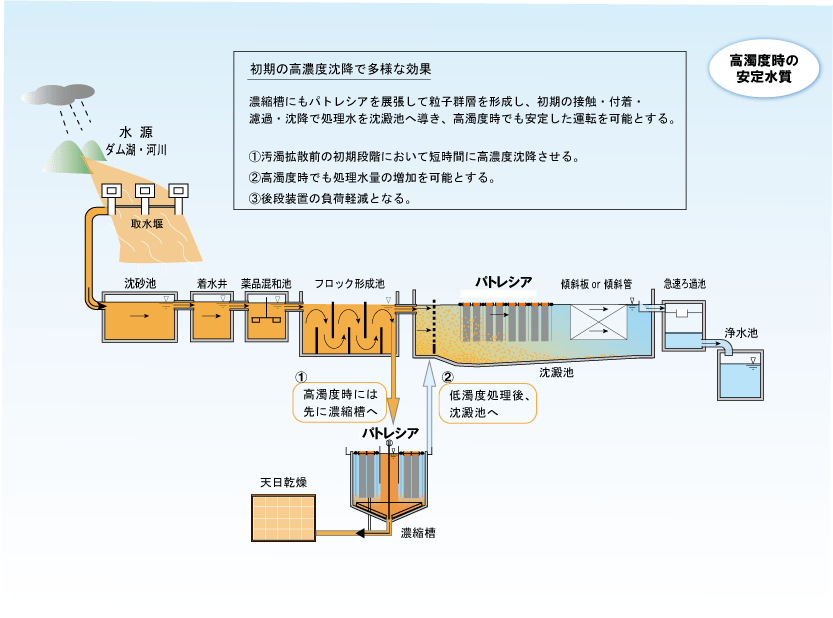

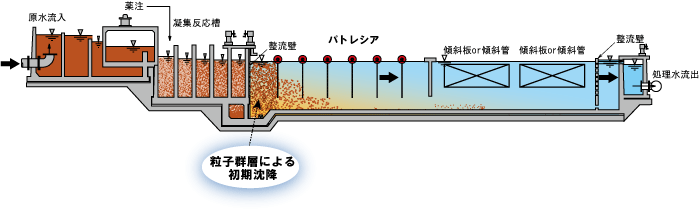

浄水場施設の高濁度時対策 高濁度河川水でも、安定して浄水場施設を稼働させる方法~ 【特許出願済】

初期の高濃度沈降で多様な効果
濃縮槽にパトレシアを展張させ、高濁度水を低濁度水に処理した後に沈澱池へ導く事で、粒子層のスラッジ
ブランケットゾーンを形成し、接触・付着・濾過・沈降の多機能処理で効果的な沈降分離を促進、安定した
運転を可能とします。

①汚濁拡散前の初期段階において短時間に高濃度沈降させる。
②低濁度から高濁度水を処理し、高濁度時でも処理水量の増加となる。
③後段装置の負荷軽減となる。
効果

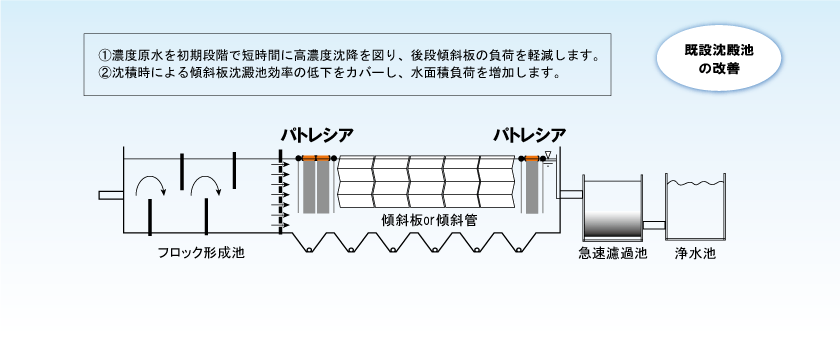

傾斜板沈澱池 ~傾斜板の沈積泥による沈澱池効率を改善~

・高濃度原水を初期段階で短時間に高濃度沈降を図り、後段傾斜板の負荷を軽減。
・沈積時による傾斜板沈澱池効率の低下をカバーし、水面積負荷を増加します。
傾斜板沈澱池

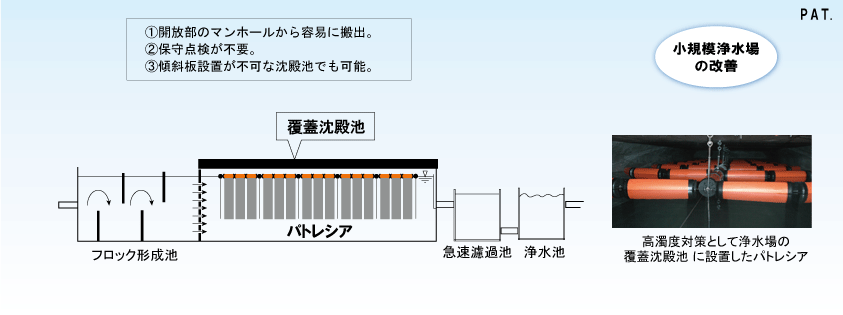

覆蓋沈澱池 天井が蓋われた寒冷地の横流沈澱池における沈澱池効率アップ法~ 【特許技術】

・開放部のマンホールから容易に搬出。
・保守点検が不用。
・傾斜板設置が不可能な沈殿池でも可能。
覆蓋沈澱池



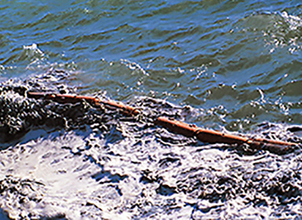

 水流傾斜板パトレシアで、
  沈澱池の多岐にわたる様々な問題点を改善して沈澱池効率をアップする。
・沈殿池のデッドスペースの削減
・沈殿池の乱流を整流とする改善
・沈殿池初期流入時の噴流・乱流の改善
・吹風流の片流れとキャリオーバー防止
・水温と気温の温度差による対流の影響改善
・高濁度原水の対応 等々
①沈殿池内の水流・除濁ポケット・水域秩序
②緩急の流れと細流区分
③横流れスラッジブランケットの自然形成
③沈殿池内初期高速乱流部の共沈・スラッジブランケットの接触・ろ過
④浮遊物質・活性炭など軽量微粒子の共沈・干渉沈降

・処理水量の向上
・処理水質の向上
・汚泥濃度の向上
・凝集促進
・薬注量の削減
・吹風流・ウネリ等を静穏域
・風/温度や温度対流の影響緩和
・即時効果

・高濁度時シックナーを沈澱池として使用可
・製造原料の回収増加
・既設沈殿池の50~100%増量
・初期乱流水域の有効化
・デッドスペースの削減
・通水運転中設置可能
・濃度・原水量など変動時の維持管理が容易

水の流れの中は、短絡流・偏流・蛇行流等が常であり、沈降性の良い整流や層流といった流れは殆ありません。パトレシアは、抵抗体を回避して移流する際に発生するカルマン流の内外の境界層を活用する物理的な作用により、沈澱池初期の共沈効果を高めて精密沈降を促す水域を形成し、沈澱池中央部までの固・液分離を確かなものとします。河口から海に到る水域で、両岸や流れの中央部に形成される中州などは、何れも流れの場の抵抗体を介して出現する働きとなっています。

 仕様

型 式
P-1
フラッペ種類
シート
材 質
フロート:高密度ポリエチレン樹脂
フラッペ:EVA

浄水場は水道施設基準適合仕様とする。
サイズ
フラッペ::H700㎜ ~
フロート:φ170㎜×L600㎜
浮 力
10㎏f
構 造
二つ割れキャップ勘合式
重 量
約5.7㎏/600mm(例:カーテンH1m)
NETIS登録
KT-110007-VR

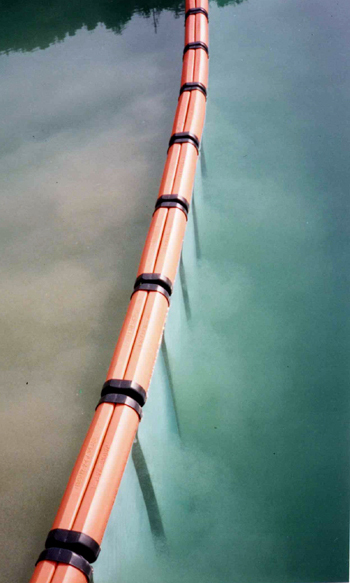

P-1型
流れを均一に整流化、沈殿効率を向上。
30日からのレンタルでお試しください。(浄水場は販売のみ)
※スクレーパー設備の一部が水面近傍に有る場合は、パトレシアを取り付けることができません。



型 式
P-1NR
フラッペ種類
ネットラッシュ/水草状
材 質
フロート:高密度ポリエチレン樹脂
フラッペ:ポリエチレンネット
  PPラッシュ
浄水場は水道施設基準適合仕様とする。
サイズ
フラッペ:H700㎜ ~
フロート:φ170㎜×L600㎜
浮 力
10㎏f
重 量
約5.7㎏/600mm(例:カーテンH1m)
NETIS登録
KT-110007-VR

P-1NR型
モール状のラッシュは、水草状繊維の表面積を増大し、
微細粒子の接触付着沈降を促進します。
30日からのレンタルでお試しください。(浄水場は販売のみ)




見積ご依頼の場合

沈殿池の寸法等お聞かせ下さい。その際『かんたん問診票』でご回答頂けましたら、より正確なご提示ができますので
ご利用下さい。頂いた問診表は厳重に管理し、弊社からの問い合わせ以外に使用する事はございません。
尚、その他、現在の水処理に全般に関してのご質問も御受付しております
合せてご記入下さい。

かんたん問診票はこちら



陸上、河川、海上問わず工事濁水の対象となるのは、主として74μ以下のシルト、粘土、コロイドです。
粒径に合わせた使用方法『懸濁粒子とその分離技術』はこちらをご参考にして下さい。→
