 HOME 製品一覧>港湾の汚濁対策例

港湾の汚濁
対策例


水質浄化製品一覧へ→
広水域内水面の汚濁拡散防止【緊急時対策】
NETIS登録一覧へ→
放流口(発電所・工場等)汚濁対策→
実施例


余水吐口汚濁対策
長期使用型高性能フェンスパトレシアKT-110007-VR
・初期排出流速の軽減と初期沈降効果。
・通水構造により流体抵抗を緩和する壊れにくい構造。

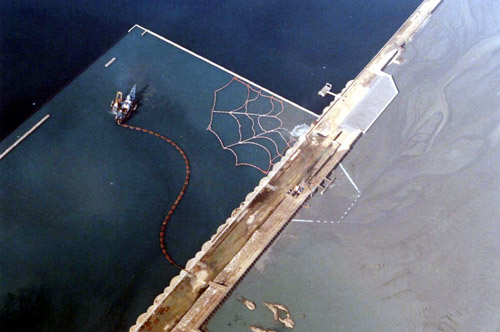

・形状保持する蜘蛛の巣状展張方法。
・極微細粒子の付着型カーテンを使用。

設置例
天然水質浄化材セルカ KT-130014-A
余水化出口の流入濁度の低減
・カキ殻を加工した天然の浄化材。
・微アルカリ凝集・立体濾過・多面積・抗菌等多くの特性。
【余水吐汚濁対策実施例】

パトレシアのシート型とネット型の併用、
浮遊する微細粒子を接触付着沈殿で除濁。

PLG型(透水型二重ネット)で8年以上の
長期使用実績。


広水域内水面の汚濁拡散防止【緊急時対策】
水流傾斜板パトレシアと凝集掃海法‐みずすまし工法

【効果】
突破的な汚濁にも素早い凝集フロック形成し、即時効果で任意の汚濁水域内水面の清澄化となる。
・コンパクトで簡易な装備、監視船などを利用すると更にコストを抑制できる。
・汚濁発生源での高濁度の多粒子干渉沈降は、軽量の微粒子を採り込み、水質向上を高める。


液体凝集剤
N/Tフロック
水流傾斜板パトレシア
P-1NR-W型
 【KT-110007-VR】
液体凝集剤
N/Tフロック
【KT-150062-A】
固形凝集剤
ソリッドエースNCC
【KT-070107-VE】
凝集掃海法“みずすまし工法”
軽量微粒子の共沈・接触・ろ過による除濁作用を促進、
透過式付着体で、物理的沈降を可能とする。
【使用方法】
 モーターボート等の後部に水流傾斜板P-1NR-W型と液体凝集剤N/Tフロック(又は固形凝集剤
 ソリッドエースNCC)を装備し、凝集剤を滴下させながら汚濁発生箇所を掃海する。
 スクリューで撹拌されると瞬時にフロックが形成され、接触・付着材に付着した汚濁粒子は、
 短時間に沈降し、ウェーキによる広水域の除濁となる。
 尚、本法は、既に土捨て及び浚渫工事の汚濁対策で実施され好結果を確認済みである。

放流口(発電所・工場等)の汚濁対策

特許出願済

陸域からの排水口を経由する放流排水は、一般河川や港湾などの広水域環境に放流されているが、製造工場等では用水として使用された後浄化され、河川・港湾などへ放流している。しかし降雨時に工場内の建屋や路面に降り込んだ水は、屋外積載物などに接触しながらそのまま排水溝、放流口などから流出してしまう。製造工場における粉塵は多種多様で、他に油なども含まれており、又、農業の田畑からの肥料などの汚染も同様となる。即ち、陸域からの降雨水の流出は、物量的にも避けて通れない状況で、排水溝や放流口周辺での浄化対策を行う必要がある。




場所
対策
機能
側溝
油吸着マット -
汎用オイルフェンス -
油水分離機コアレッサー 集水桝に捕捉。

陸域

排水溝
高流速対応型
多段式オイルフェンス
水位増減に対応、塊状物を集めて捕捉。
高流速対応型
バランス式オイルフェンス
オイルボール・浮遊物など塊状物を捕捉。
油吸着材
オイルスイーパー
回収が容易なオイルフェンス型。

護岸内水域
放流口

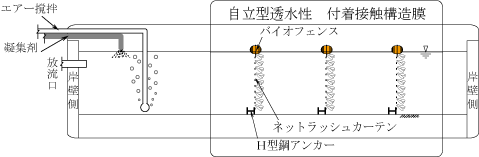

透水式バイオフェンスの
多重設置
持続的付着・接触で貝類等の生物浄化へ。
還元性凝集剤の
マイクロフロック法
断続薬注とバイオフェンスの併用で、凝集付着・接触・ろ過の精密浄化により、難沈降性微粒子を捕捉。
用途
電力発電所・製紙工場・製鉄工場・鉱山製錬所・下水排水機場・化学工場等。

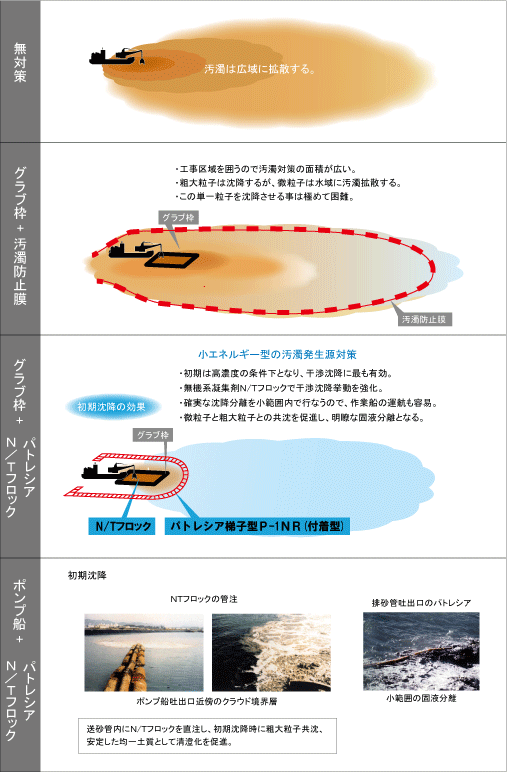

グラブ浚渫工事・ケーソン中詰工事等における汚濁対策

パトレシアP-NR型の透水性付着型カーテンで汚濁発生源を囲い小範囲の水域で汚濁拡散防止。

初期の高濁度で沈降を促進
汚濁発生源は、高濁質で水勢を減勢し、大小のクラウド塊となって干渉沈降し易い条件下にあります。
干渉沈降と付着接触作用で、効果的な除濁を行ないます。


●干渉沈降の促進と微細粒子の接触付着で除濁

汚濁粒子は内側に巻き込みながら戻ろうとする物理的作用による粒子境界層の形成で干渉沈降を促進します。
拡散し易い微粒子は、ラッシュ(水草状)付網状フェンスで付着・接触沈殿させます。

●バケットのカーテン巻き込み軽減
カーテンは透水性で、上下するバケットとの接触軽減します。

●流体抵抗が小さいので、施工時や台風施工時にも移動が容易。

●周辺フェンスの設置量が少なくて済む。



透水・付着型ネット・ラッシュ  透水・付着型ネット



グラブ浚渫


 グラブ浚渫工事・ケーソン中詰工事等における汚濁対策 その2
液固形凝集剤ソリッドエースNCCと水流傾斜板パトレシアで汚濁対策を小範囲で行う。
汚濁対策を小範囲で行なう省エネ型。

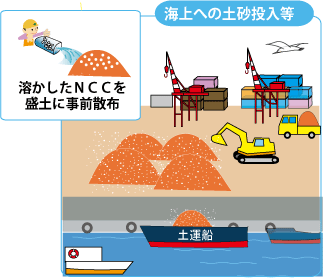

事前散布で土砂投入時の汚濁拡散を小範囲に。

 防波堤築造工事におけるケーソンの中詰時の汚濁対策
液体無機系調合型高分子凝集剤 N/Tフロック(NETIS KT-150062-A) で汚濁拡散を小範囲に。
N/Tフロックは高分子凝集剤の効果を有した1液性の無機系高分子凝集剤です。
凝集時間が速く、フロックの強度が高いので、安定した水質を可能とします。
風の影響で浮遊懸濁粒子が拡散、
現場から50m先表で濁りを確認。
ケーソンにN/Tフロック注入
小範囲で凝集沈降、現場から20~30m先では濁りは見えず、
中詰作業終了
5分後の表層の濁りは略認められない。



 砂管吐出近傍の汚濁対策

液体無機系調合型高分子凝集剤 N/Tフロック(国土交通省NETIS登録技術 KT-150062-A )で汚濁拡散を小範囲に。

ポンプ船上薬品タンク
排砂管吐出口近傍のクラウド境界層


【使用方法】ポンプ船上薬品タンクより、送砂管内にN/Tフロックを直注(水中撹拌)する。
【効  果】74μ以下微細粒子を、初期の高濁度時に粗大粒子と共沈させて、安定した余水水質の清澄化を図る。




 実施例


透水型と潜堤フェンスで通水細粒化と
接触付着沈殿で水質を確保。


透水型で通水細粒化を図り、
接触付着沈殿で水質を確保。

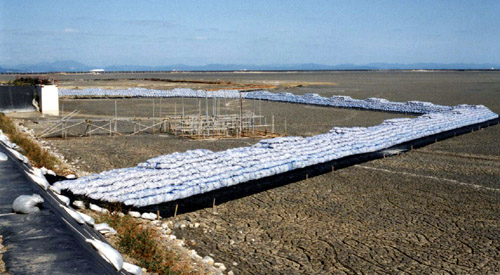

余水吐前面にセルカを設置、透水型と
潜堤フェンスで水質を確保。

余水吐前面に天然浄化材セルカ
による礫間接触透水壁。

火力発電所余水処理

P-2型フェンスとの併用

埋立工事汚濁拡散防止

工業用埋立工事余水処理

港湾余水処理



埋立池内汚濁拡散防止


陸上、河川、海上問わず工事濁水の対象となるのは、主として74μ以下のシルト、粘土、コロイドです。
粒径に合わせた使用方法『懸濁粒子とその分離技術』はこちらをご参考にして下さい。→
